Габаритная мощность по железу 160Вт.
4К.
Нагрузка 4,8 Ом.
Омическое сопротивление первички 112Ом.
Индуктивность от 18Гн.....
Секционирование.Для ламп: 6П3С, 6П7С, Г807 ,EL34,6L6.

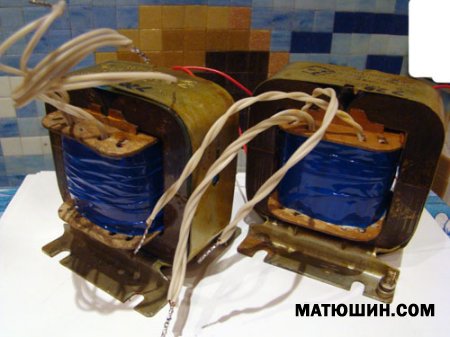

Выходной SE для 6П7С, Г807.
Автор: Сергей Васильевич от 8 декабря 2012
Габаритная мощность по железу 160Вт.

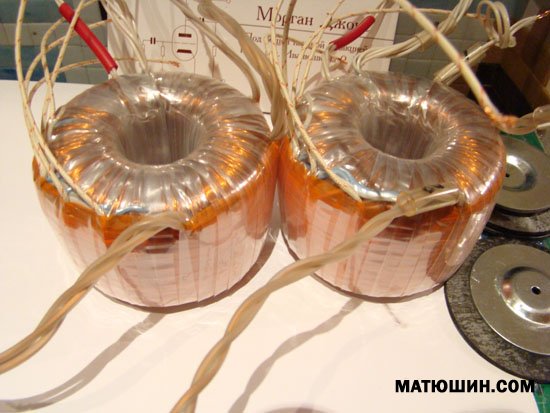

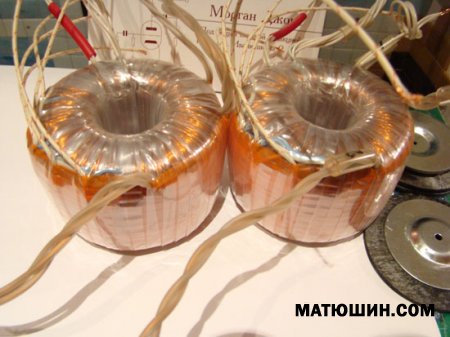

Выходные РР для ламп 6550
Автор: Сергей Васильевич от 16 апреля 2012
В этом варианте собрана вся нагрузка - ,4 Ом, 8 Ом, 16 Ом .
Габаритная мощность железа 200Вт.
4К.
Сделаны ультралинейные отводы 40%.
Габаритные размеры могут быть изменены в сторону уменьшения высоты и увеличения диаметра соответственно.!
Снят с производства см. ТВЗО-200

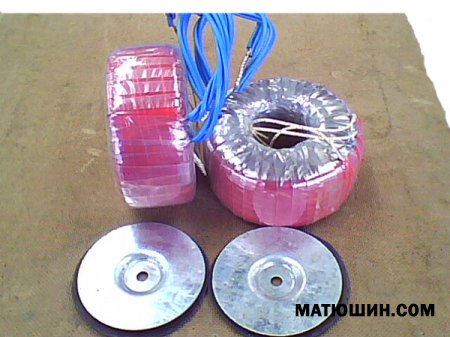

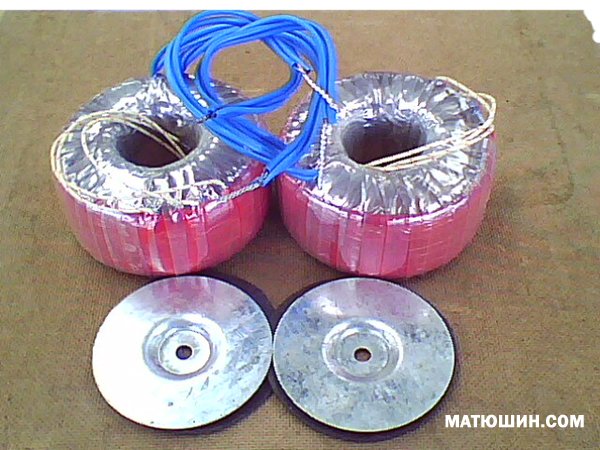

Двухтактный для Г807
Автор: Сергей Васильевич от 21 марта 2011
РР для Г807.
Железо 300Вт.
4600 вит. на первичке проводом 0,335мм.
Вторичка 125 вит. проводом 1,12мм. в три слоя.
Коэф. трансформации--36,8.
На данном трансформаторе лампы можно использовать как в триодном, так и в пентодном режиме.(8К.)

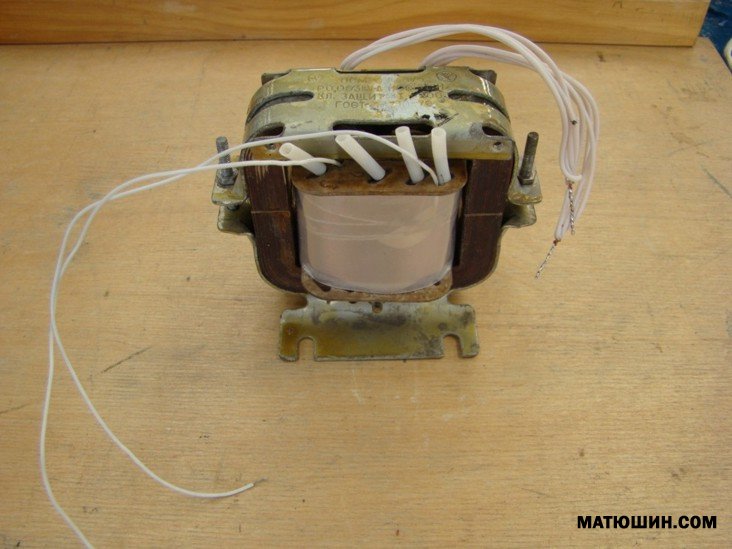

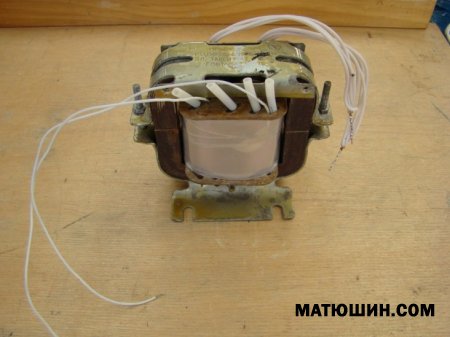

Трансформатор на железе ОСМ-0,063
Автор: Сергей Васильевич от 12 октября 2009
SE-Выходной трансформатор на железе ОСМ-0,063 для ламп 6П14П и 6П6С

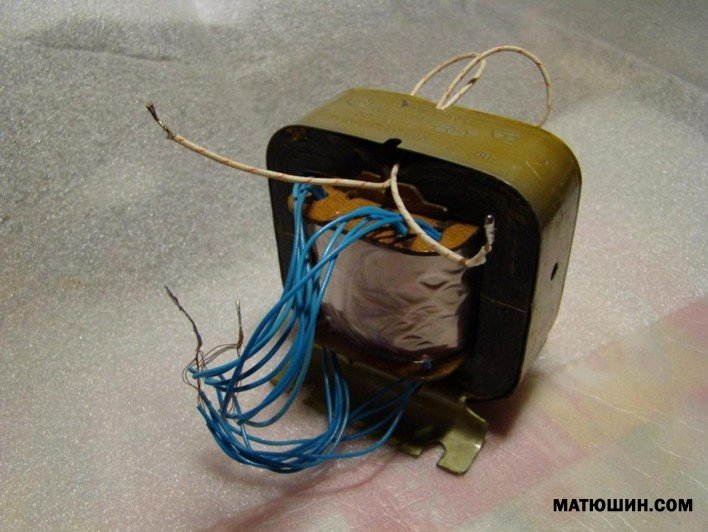

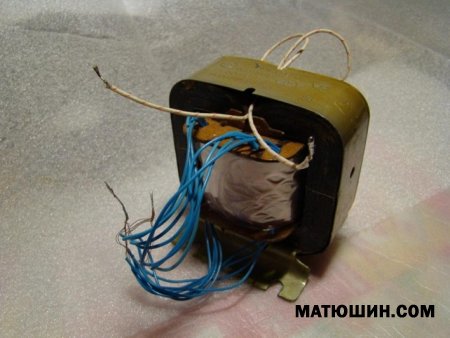

Трансформатор на железе ОСМ-016
Автор: Сергей Васильевич от 12 октября 2009
Выходной трансформатор на железе ОСМ-016 для ламп EL34 и 6550
