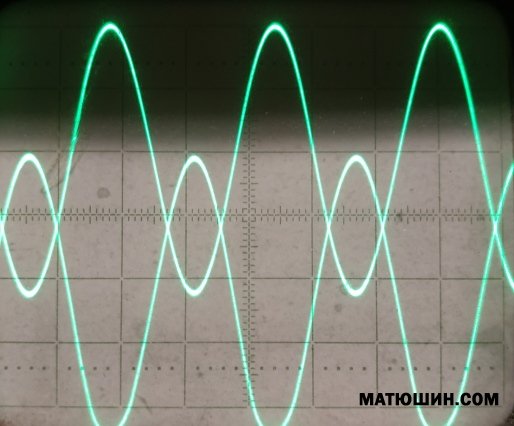

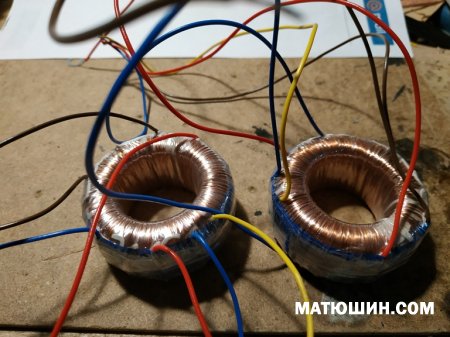

Входной фазоинверсный трансформатор на нанокристалическом железе,
8000 пара.Два экрана.

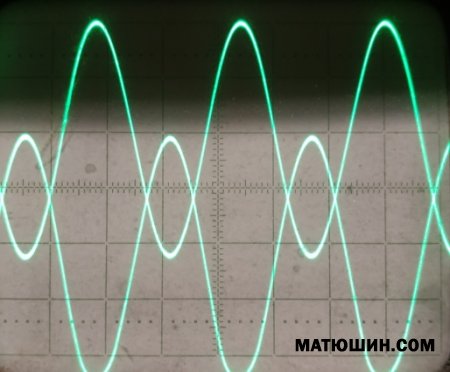

Фазоинверсный трансформатор
Автор: Сергей Васильевич от 9 сентября 2020
Входной фазоинверсный трансформатор на нанокристалическом железе,

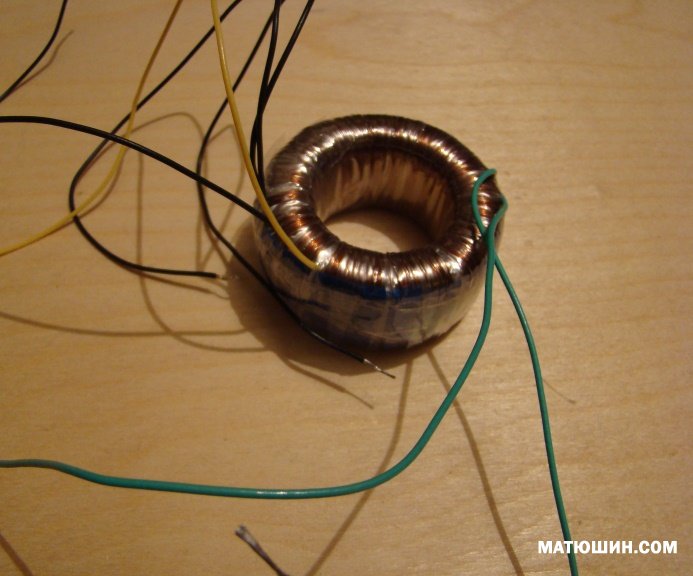

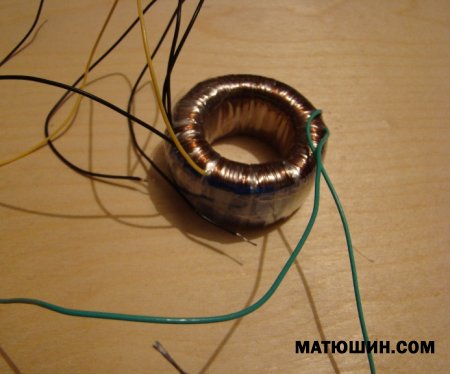

Входной разделительный трансформатор на аморфном железе
Автор: Сергей Васильевич от 5 ноября 2019

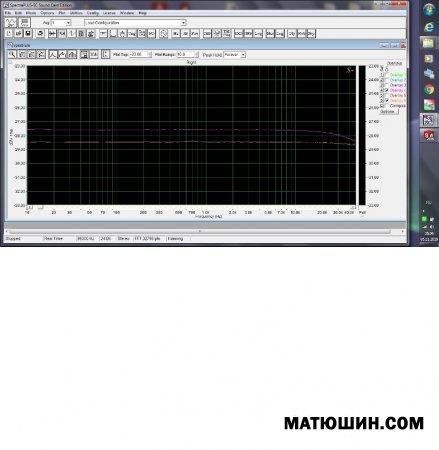

Трансформатор разделительный, коэффициент передачи 1:1,на первичке есть отвод +3Дб, экранная обмотка.Габаритные размеры : 55х25мм. Индуктивность 52Гн. Секционирование. График АЧХ прилагается. Трансформатор был нагружен на карту с одной стороны и свип генератор с другой, понятно что при нагрузке на разные лампы у которых различные внутренние емкости. характеристика будет отличаться
Можно подключить как RCA, так и балансный входы,так же трансформатор обеспечивает гальваническую развязку на вход-выход ,при паре баланс-баланс.
8000 пара

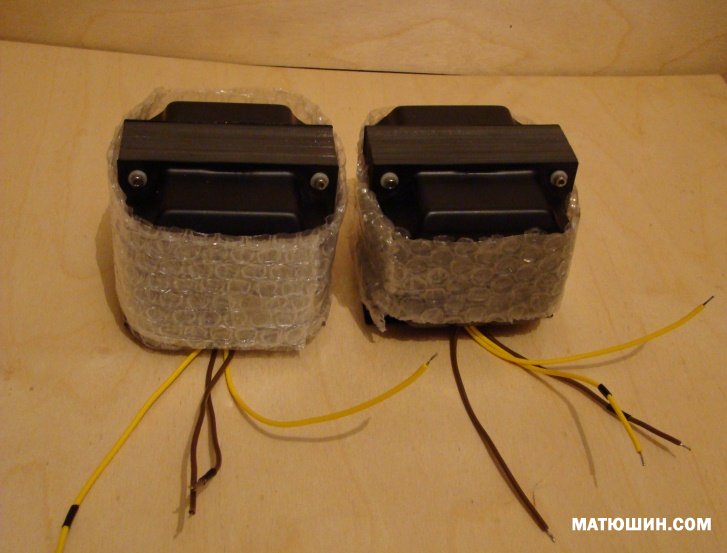

Межкаскадник для 300В
Автор: Сергей Васильевич от 28 октября 2019

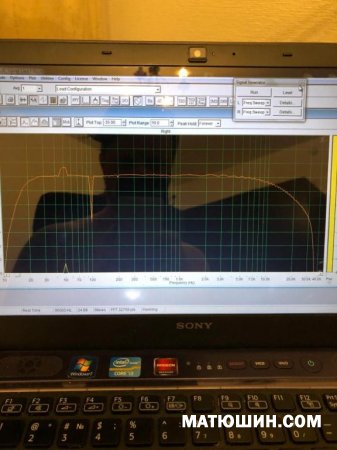

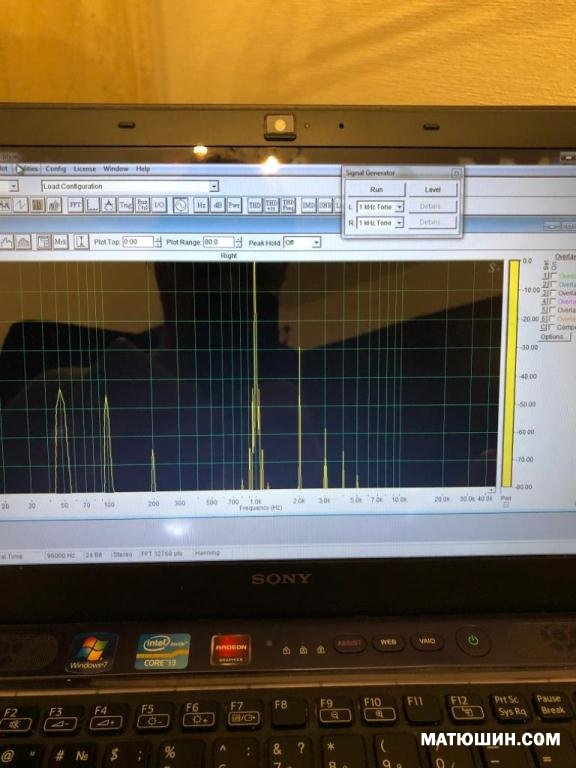

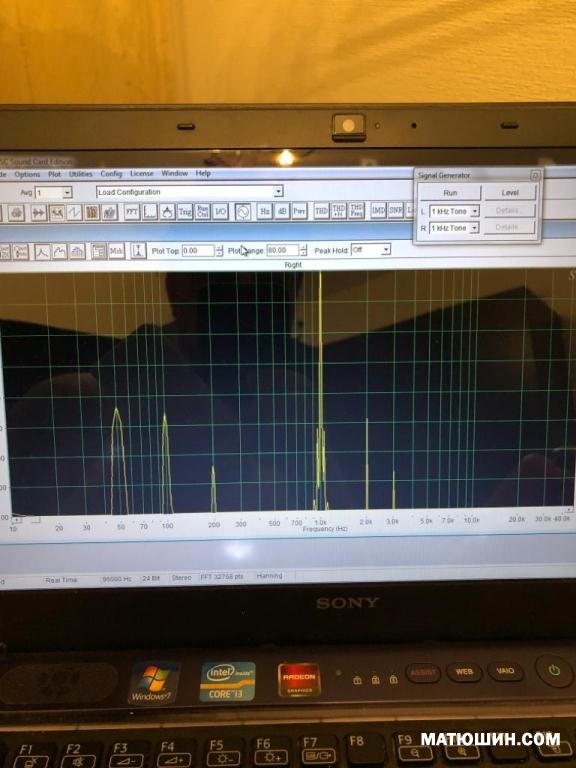

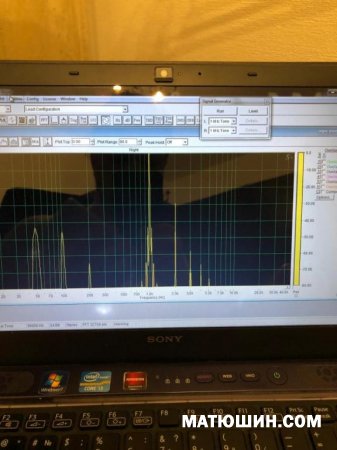

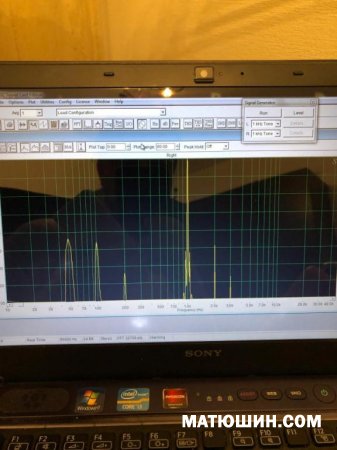

Межкаскадный трансформатор для раскачки и гальванической развязки для ламп типа 300В, ГМ70, предполагаемые лампы в первичной обмотке WE417 6С45П,6С15П и им подобных, АЧХ было снято с 6С45П, гармоники при различных уровнях громкости.4 секции первички и 3 вторички. Ктр.1:1. На образце железо М6.

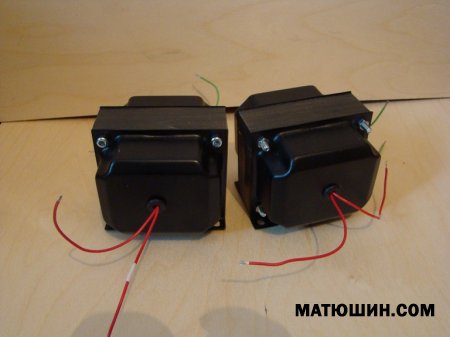

Межкаскадный трансформатор

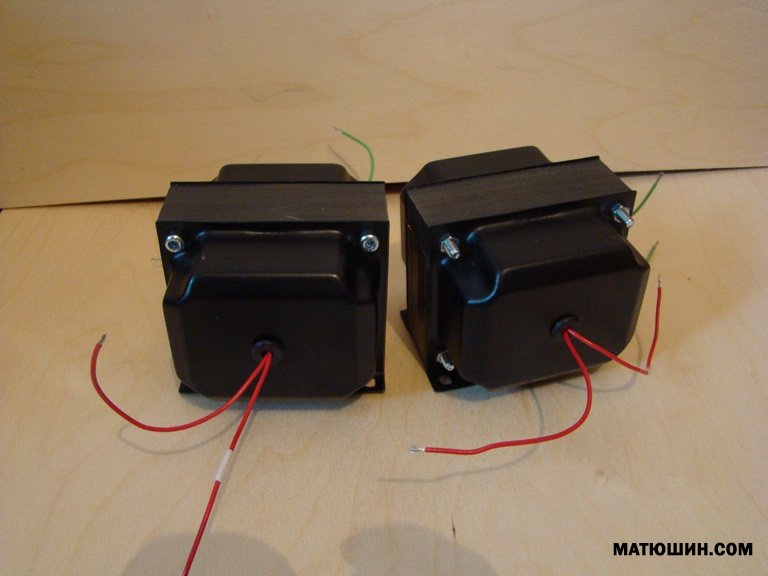

Автор: Сергей Васильевич от 2 июля 2016
Это многократно опробованный вариант. Ri-2к
Железо ШЛ 25 х 40. импорт типа 3408, но с большей индукцией..Чистая площадь сечения – 9 квадратов, межкаскаднику хватает.
Короткий список ламп, могущих работать с этим трансом:
6С15П, 6С45П, 6Э5П, 6Э6П, 6Н6П (триоды параллельно), 6Н30П (каждый триод отдельно), 6П15П, 6П9, 6Ж52П, 6Ж43П и пр.

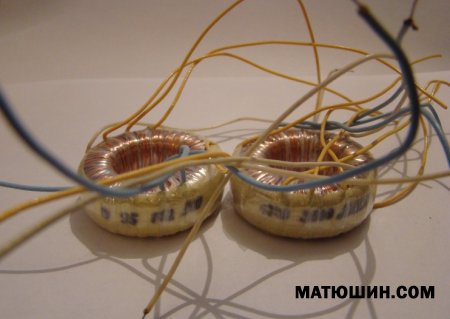

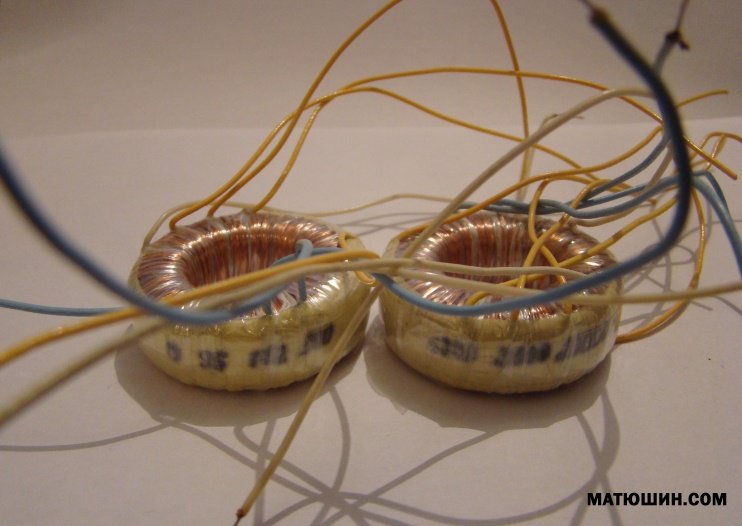

Трансформатор для МС головки.
Автор: Сергей Васильевич от 18 февраля 2016
Габаритные размеры 50х15мм.
РР Межкаскадный трансформатор для ламп типа 6Н3П
Автор: Сергей Васильевич от 27 марта 2015
Межкаскадный трансформатор , для вот этой схемы . Меня попросили изготовить межкаскадниик РР для 6Н3П. Ктр.1:1. Внутреннее сопротивление этой лампы совсем не маленькое 6,2К. . исходя из расчетов сопротивление полуплеча должно быть в пределах 200Ом +/- .Индуктивность(общая в пределах 70-80Гн).
Габаритные размеры: 85х55мм. Вес 1,6Кг.
Вот и получился вот такой межкаскадник, сам не проверял -дождусь отзывов.
ориентир3000р.
Межкаскадный трансформатор
Автор: Сергей Васильевич от 8 декабря 2014
Карта намотки по рекомендации Шалина, с моими уточнениями по секционированию , так же на вторичной обмотке выведена средняя точка., весьма удобная функция. Вот карта:
7. Межкаскадник на ОСМ-0,1 для ламп Ri < 2 ком.
Это многократно опробованный вариант.
Железо ШЛ 25 х 40. Чистая площадь сечения – 9 квадратов, межкаскаднику хватает.
Короткий список ламп, могущих работать с этим трансом:
6С15П, 6С45П, 6Э5П, 6Э6П, 6Н6П (триоды параллельно), 6Н30П (каждый триод отдельно), 6П15П, 6П9, 6Ж52П, 6Ж43П и пр.3500шт.
