Габаритная мощность 250Вт.Диаметр 110мм. Высота 55мм.

две обмотки по 300в. каждая на ток 200мА.

5В--4А. под кенотрон.

три  обмотки  по 6,3в. 2,5 А каждая.

 8500р.

Первичная- 220в.

Вторичная 2.-- -250в.-0 .2А.

Вторичная 3.---9в с отводом на 6,3в.-2,5А.

Для предварительных и маломощных SE усилителей

80вт

4000р.



Трансформатор расчитан преимущественно для предварительных ламповых усилителей с кенотронным питанием.

Параметры:

Первичка -220в.

Вторичная 1-  2 х 270в  - 0,07А.

Вторичная 2 -5,5в-2,5А.

Вторичная 3 -9в-1,5А. (под выпрямленное напряжение для питания накалов ламп.)

по запросу.

Голышка 500р.

Готовый вариант. Плата в сборе. 2500р.



Пока базовая - рабочая версия. Буду запускать в производство!

 . Тут собственно я посторался повторить в класическом корпусе , несколько усеченный вариант корректора М17.Трудностей было довольно таки много , от размещения достаточно большого количества элементов, до изготовления отдельного четырехканального стабилизатора накала ламп.Все резисторы ПТМН.Конденсаторы К40У9,К73-11,главный фильтрующий -NICHICON 680 х 400В., а также аксиальные STECH. Монтаж объемно-навесной,фото не привожу (не хочу чтоб обсуждали-специалисты "правильного" монтажа). После прослушки -небольшая доводка и корректор готов.При правильном монтаже- полное отсутсвие какого либо фона и чистый приятный звук.Хочу сказать сразу , что такие варианты корректоров можно делать либо для себя, либо хорошему товарищу (просто очень много работы). Схема корректора опубликована в книге Торопкина 2е издание стр.190.. Кому книга необходима могу выслать 350р.ее стоимость.

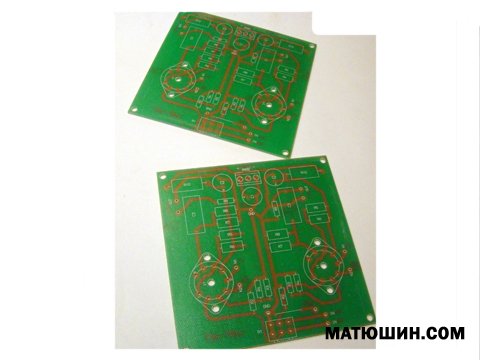

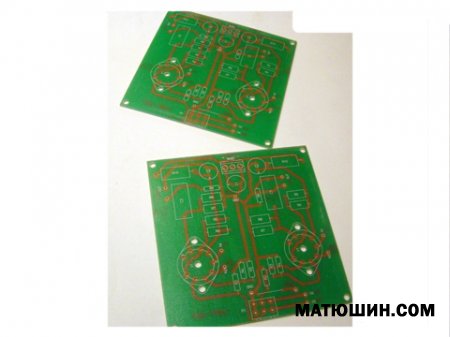

Печатная плата для двухтактного усилителя для схемы усилителя Манакова!(один канал).



Возможно применение выходных ламп без изменений ( 6П6С,6П3С, Г807(тут не много панельку надо подстроить ),6П7С.,6L6 , EL34,6550,KT88.

Размеры платы 130мм х 140мм. Для накальных проводов площадок сознательно нет! Разводятся витым проводом! 750р
