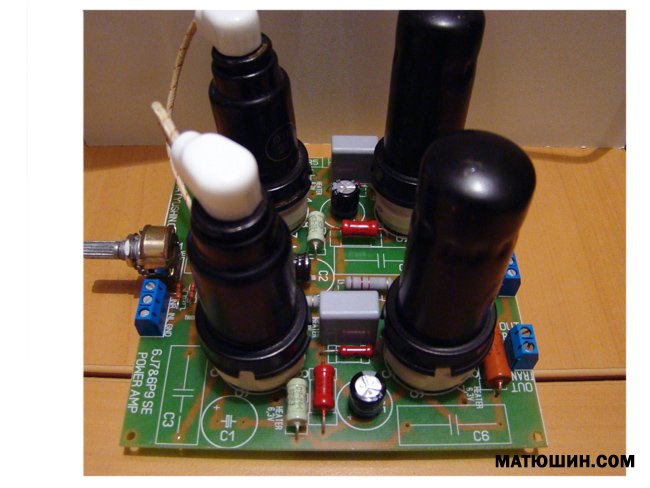

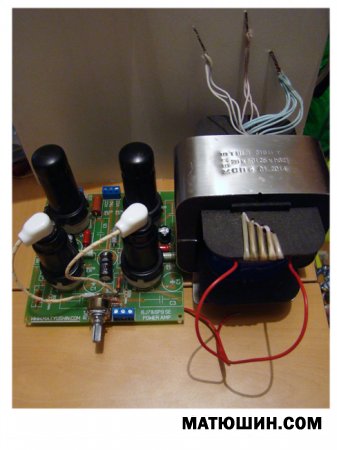

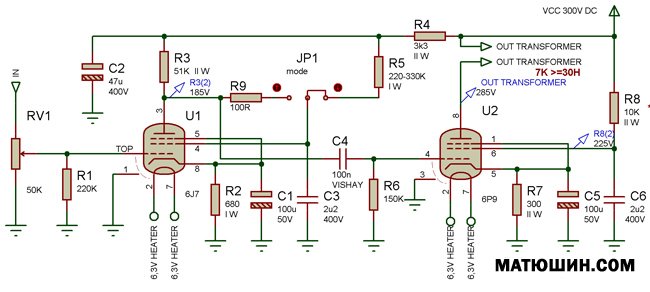

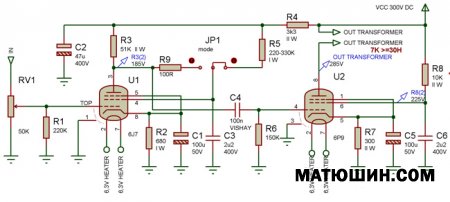

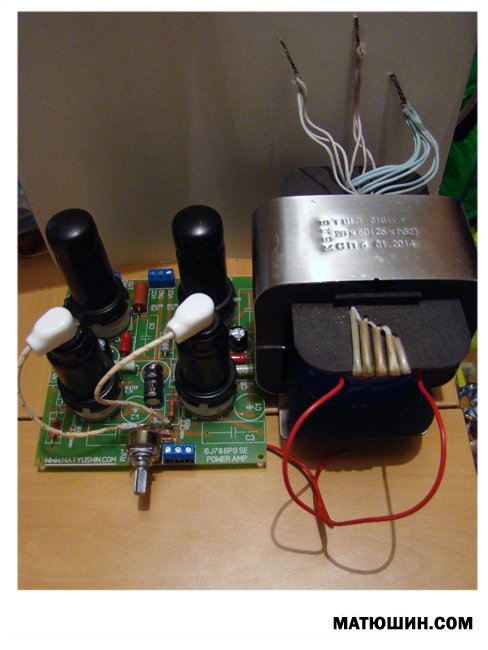

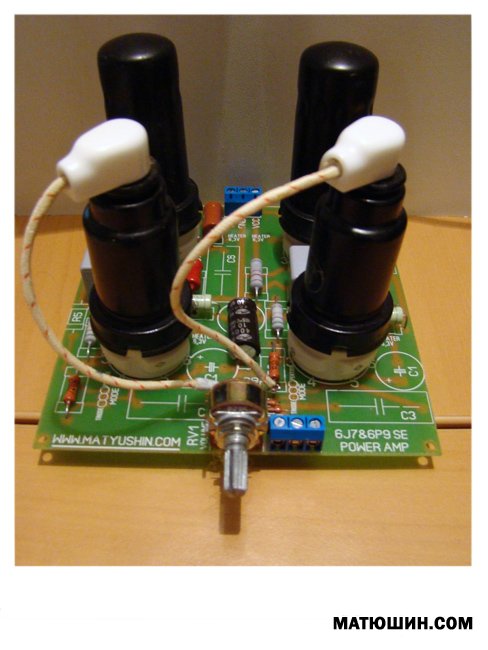

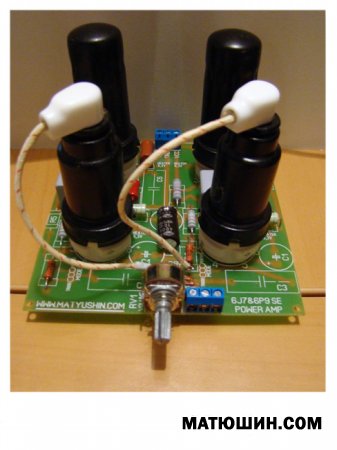

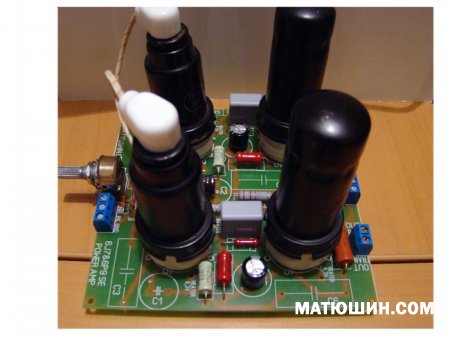

Однотактный усилитель на 6Ж7 & 6П9. 6Ж7 имеет возможность включения в триоде становясь таким образом близкой к лампе 6С5С. Получилась очень не плохая связка из двух ламп. плата разведена под пентодный и триодный режимы. Так что при желании можно использовать первый каскад так же и при другой связке.На третьем снимке показан размер трансформатора необходимый для качественного звучания данного усилителя.Габаритная мощность трансформатора 250-360Вт не меньше, приведенное 6-7К, индуктивность должна быть не менее 30Гн. И это для мощности примерно 1,5Вт. Но могу заверить сомневающихся, звук потрясающе-бесподобный. вот так бы я выразился без ложной скромности.

Выходной тороидальный трансформаторТВЗО-200 6К, для ламп типа EL34, KT88 . вит. на первичке 0,315мм.Омическое сопротивление первички порядка 130 Ом. Ультралинейные отводы 40%.Инд.. .Провод на вторичке 0,75мм., нагрузка 4;8;16 Ом . Разброс по плечам от 7-9 Ом. При 4000 вит. на первичке это хороший показатель.Диаметр 110мм, высота 55мм.

Вот такой можно предложить силовик опять же для этой схемы (и не только).

[center]



 ТАН120.4 .

Либо Тан 160 на сайте. 5я стр. в разделе "трансформаторы".







Анодный трансформатор для ГМ70.Для одного моноканала!
Трансформатор намотан для кенотронного питания на диодах 6Д22. Ток анодной обмотки 200мА.Напряжение 1000-500-300-0-300-500-1000.Напряжение даны под нагрузку, поэтому на холостом ходу будет +10%..Габаритная мощность по железу 400Вт. ,диам.130мм, высота 55мм.
цена по факту

Печатная плата для усилителя на лампах 6Н2П, 6П14П,6П15П,12AX7,EL84.

Голышка 500р.





Набор для самостоятельной сборки 10500.? Цена старая надо уточнять.Полная комплектация. Лампы 6П15П и 6Н2П



Возможна комплектация всем необходимым ,от резистора до припоя.
Можно так же собрать и готовое изделие.

Возможно переключение режимов : Триод-ультралинейный-пентод.
